照明设计是建筑设计过程中不可或缺的一部分。建筑是在 CAD 系统中创建的。建筑师设定房间的几何形状。墙壁出现，窗户和墙壁开口规划好，整个建筑虚拟地发展。在某个阶段轮到照明设计了。当必须在 DIALux 中重新输入建筑或房间的几何形状时，这通常非常耗时。事实上，这是一个多余的步骤，因为这些信息已经以数字形式提供。

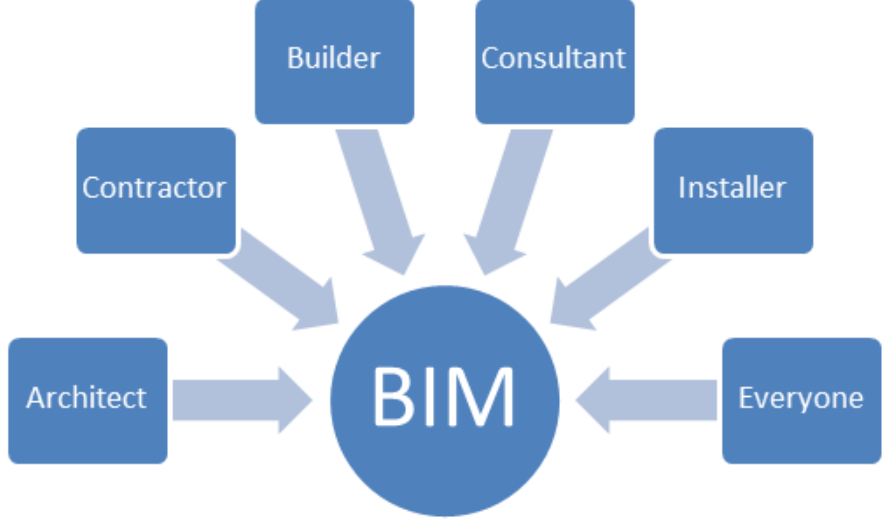

自 DIALux 1.0 以来，DIAL 已定义了 CAD 程序接口，并将其提供给 CAD 程序制造商。目前，数据交换方法正在“BIM”的口号下进行讨论。BIM 代表“建筑信息模型”，描述了一种软件支持的方法，用于优化建筑物的规划、实施和运营。其目的是收集与建筑物及其组件相关的所有数据，并将它们组合并集成到一个网络中。 这样，“虚拟建筑”就可以完全以数字形式捕获并可视化。


这些数据存储在标准化、开放的数据模型中，因此可以在不同的程序之间交换。

不幸的是，目前并非每个项目都规划为 BIM 模型，而且对于许多应用来说，BIM 模型中的数据量太大。因此，除了实际的 BIM 格式 IFC 之外，还建立了简化的数据模型，例如仅描述建筑外壳。这里可以提到 gbXML 接口。

DIALux 已将 STF 接口和 gbXML 接口集成为交换格式。DIAL 开发的 STF 接口定义了建筑外壳的数据传输。建筑师在 CAD 程序中定义建筑，导出房间几何形状、房间名称、窗户和门的位置以及（如果可用）指定的灯具位置。然后通过 STF 文件将这些传输到 DIALux。照明设计师读入 STF 文件，发现建筑师定义的房间已在 DIALux 中准备就绪。照明设计师可以专注于他的核心任务。他不必重新重建所有房间，而是可以开发照明概念，选择灯具并将其相应地放置在房间中。完成规划和计算过程后，结果将通过 STF 接口返回到 CAD 程序。灯具及其位置和技术数据、图像、文本和计算结果可被 CAD 软件采用，然后工作可以继续。许多 CAD 和 TGA 程序都支持 STF 接口。检查您的 CAD 是否可以通过 STF 简化您的工作。如果没有，那么请将您的愿望传达给我们。现在是您的时间。

DIAL 目前在市场上拥有两款出色的照明设计程序：DIALux 和 DIALux evo。在 DIALux 中，按照旧式照明设计，房间被视为光度规划的单独元素。每个房间都是独立的。DIALux evo 考虑了建筑物的整体结构。与现实情况一样，在 DIALux evo 中可以完整规划整座建筑，甚至可以规划包含室内和室外空间的几座建筑群。

DIALux evo 还很年轻，尚未集成所有计划的功能。尽管如此，它已经是一个高性能的设计工具。下面是两个程序的界面列表：

使用 STF 接口的设计过程可能如下所示：

• 建筑师在 CAD 软件中创建建筑物。 为了进行照明设计，建筑物或各个房间被导出到 STF。
• 照明设计师从建筑师那里获得有关房间的信息，例如墙壁、窗户、门，以及有关灯具先前放置位置的信息（关键词：翻新）。
• 导入 STF 文件后，照明设计师可以在 DIALux 中找到所有这些信息。无需重建房间。
• 计算对象或家具等与照明设计相关的问题都可以在DIALux中完成。
• 照明设计师从制造商的电子目录中选择灯具和灯泡，并将其插入到他的计划中。
• 在计算并完成照明设计后，设计师将所有信息导出回STF文件。
• 电工/建筑师会收到有关所用产品和照明设计结果（照度、功率输入、能耗等）的准确详细信息。

这里列出了一些支持 STF 接口的程序（按字母顺序排列，不保证完整）：

以上就是CAD程序与DIALux之间的数据交换的相关内容，DIALux 让照明设计变得简单。
