Dialux是一款专业的照明设计软件，广泛应用于建筑、室内和户外照明设计。它不仅可以帮助设计师规划光源布局，还能通过精确的模拟计算，为用户展示光照效果。照度图是照明设计中常用的工具，它能够展示一个空间内各个位置的照明强度，帮助设计师了解照明设计的效果，确保光线分布合理且均匀。本文将详细介绍如何在Dialux中制作照度图，以及如何通过软件生成并分析照度图。
一、Dialux照度图怎么做？
照度图的制作过程涉及到灯具布局、材质设置、光源参数调整等多个步骤。在Dialux中，制作照度图并不复杂，关键在于设置合适的参数，并确保灯具的布置和材质反射属性正确。下面是制作照度图的基本步骤：

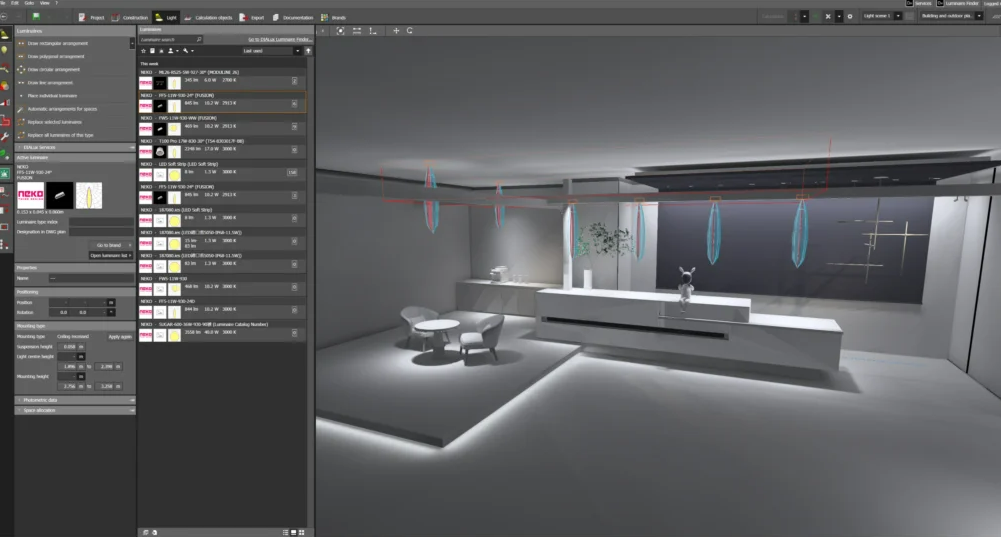

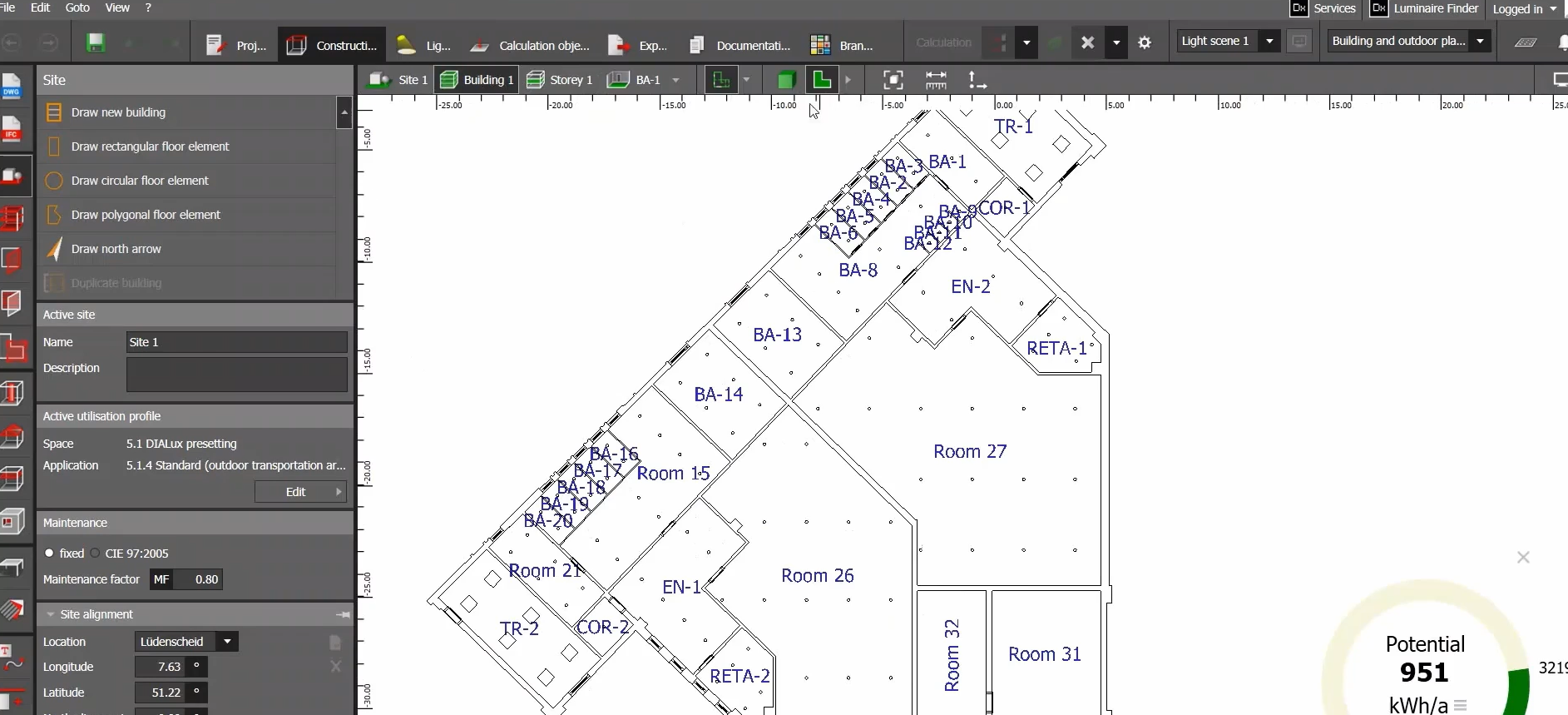

设置设计区域和灯具布局在开始制作照度图之前，首先需要在Dialux中创建设计区域，确定照明区域的大小和形状。您可以通过选择合适的空间（如房间、走廊、大厅等），并设置墙壁、天花板和地板等材质，确保设计区域的基本构成。接着，选择合适的灯具，并将其布置在设计区域中。灯具的位置和数量会直接影响照度图的结果，因此需要根据实际需求来安排灯具的布局。
选择光源和灯具类型在确定了灯具的位置后，下一步是选择灯具的类型和光源的参数。您可以从Dialux的灯具库中选择适合的灯具，也可以通过导入灯具的IES或LDT光度数据文件，确保灯具的光源特性符合设计需求。设置灯具的功率、色温、光束角度等参数，以确保模拟出的照明效果真实准确。
设定照度计算区域在Dialux中，照度图是基于特定区域的照明计算结果生成的。为了制作照度图，您需要设置计算区域和分布网格。选择“照度计算”选项后，您可以在设计区域内划分出网格点（例如，1m x 1m或2m x 2m），以便计算每个网格点的照度值。网格的密度会影响照度图的精度，网格越密集，计算结果越精细。
启用照度计算完成灯具布局和网格设置后，您可以启动照度计算。点击Dialux界面中的“计算照度”按钮，系统会根据灯具的位置、光源特性、材质反射率等因素，进行照度的模拟计算。计算完成后，软件会自动生成照度图，显示不同区域的照度强度。
调整计算参数在生成照度图之前，您还可以调整一些计算参数，例如是否考虑光源的色温、反射率、光照衰减等因素。这些参数将影响照度图的效果，因此在生成照度图时，要确保所有参数都设置得当，以达到最佳的照明效果。
二、Dialux如何生成照度图？
生成照度图的过程主要包括照度计算和图形展示两个步骤。Dialux通过精确的计算和强大的图形渲染功能，将照度结果以可视化图形展示，帮助设计师更直观地查看照明效果。以下是如何生成照度图的详细步骤：
启动照度计算在完成灯具布局和设置计算网格之后，您可以点击“计算”按钮，Dialux会开始根据设定的参数计算各个网格点的照度值。这些计算结果会直接影响照度图的准确性和展示效果。因此，确保灯具的设置、材料属性等信息的准确性非常重要。
查看照度计算结果完成照度计算后，您可以进入“照度图”视图，查看计算结果。照度图通常会以颜色渐变的方式展示，不同的颜色代表不同的照度强度。一般来说，红色表示高照度区域，蓝色或紫色表示低照度区域。通过照度图，您可以清晰地看到整个设计区域的照明分布情况，判断光线是否均匀、是否有过亮或过暗的区域。
调整照度图设置为了更好地展示照度图的效果，Dialux提供了多种设置选项，您可以调整照度图的显示方式。例如，可以设置照度图的精度、显示比例、照度阈值等参数，帮助您更好地分析照明效果。在“视图”面板中，您还可以选择不同的照度曲线样式，查看照度在空间中的变化趋势。
生成不同类型的照度图Dialux支持生成多种不同类型的照度图，除了基础的平面照度图外，还可以生成立体照度图，查看空间中各个位置的照度情况。对于复杂的三维空间设计，立体照度图能够更加全面地展示光照效果。
保存和导出照度图完成照度图的生成和调整后，您可以将其保存并导出为常见的图像格式，如PNG、JPEG、BMP等。这样，您可以方便地将照度图与项目报告一起展示给客户，或者将其作为设计文档的一部分。
三、优化照度图的精度与效果
生成照度图只是照明设计的一部分，优化照度图的精度和效果是设计成功的关键。以下是一些优化照度图的建议，帮助设计师提升设计质量：
增加网格密度在进行照度计算时，网格的密度会直接影响照度图的精度。提高网格密度能够使照度计算结果更加细致，帮助您更清晰地看到空间内每个区域的照度分布。然而，过高的网格密度可能导致计算时间过长，因此需要根据实际需要来调整网格的大小。
准确设置反射率和材料属性照明效果受到墙面、天花板、地板等材料反射率的影响，因此确保这些材质的反射属性设置准确，能够大大提高照度图的真实性。通过细化不同材质的反射率，您可以更精确地模拟光线的传播路径，确保设计的照明效果符合预期。
实时查看效果并调整设计在生成照度图的过程中，设计师应不断查看效果，并根据实际情况做出调整。例如，如果某些区域的照度过高或过低，可以调整灯具的位置或数量，优化灯光布局。通过实时反馈和调整，您能够确保照明设计的效果最佳。
使用灯具调光功能如果照度图显示某些区域过亮或过暗，可以考虑使用调光功能，调整灯具的亮度输出。调光功能可以帮助您精确控制光源的亮度，使照明效果更符合设计需求。
结论
在Dialux中制作和生成照度图是照明设计中至关重要的一步，它能够帮助设计师直观地了解设计方案的效果。通过合适的灯具布局、精确的计算区域设置以及材质的合理反射率配置，您可以得到一张准确、可靠的照度图。在生成照度图后，通过优化照度图的精度和效果，您可以进一步提升设计的质量，确保空间的光照均匀、舒适，最终达到理想的照明效果。
