在照明设计行业中，DIALux作为一款专业级的光环境模拟与评估软件，广泛应用于建筑照明、城市照明、室内外照度分析以及绿色建筑光学性能设计等领域。其不仅具备高精度光线追踪算法，还整合了众多国际与地区照明标准，如EN12464、DIN5035、CIE标准及中国《建筑照明设计标准》等，使其不仅成为设计的工具，更是合规性分析的重要依据。本文将围绕“DIALux如何生成施工图DIALux怎么验证标准合规”进行系统解读，并进一步探讨DIALux在工程落地阶段图纸交付、设计审查等环节的专业应用价值。

　　一、DIALux如何生成施工图

　　在照明设计项目的实施阶段，清晰、规范的施工图纸对于项目落地至关重要。DIALux支持通过光场分析结果、照度分布、灯具布置等内容直接生成施工所需图纸与数据报告，具体步骤如下：

　　1.设置项目参数与绘图区域

　　-通过“建筑设计”模块导入CAD底图（DWG/DXF格式），或在DIALux内部构建房间几何模型；

　　-设置墙面、天花板、地面材质参数，以及窗户、门等建筑构件，确保光环境模拟贴近真实物理场景；

　　-划定照明区域（Zones），为每个房间命名并赋予编号，方便图纸输出的分类管理。

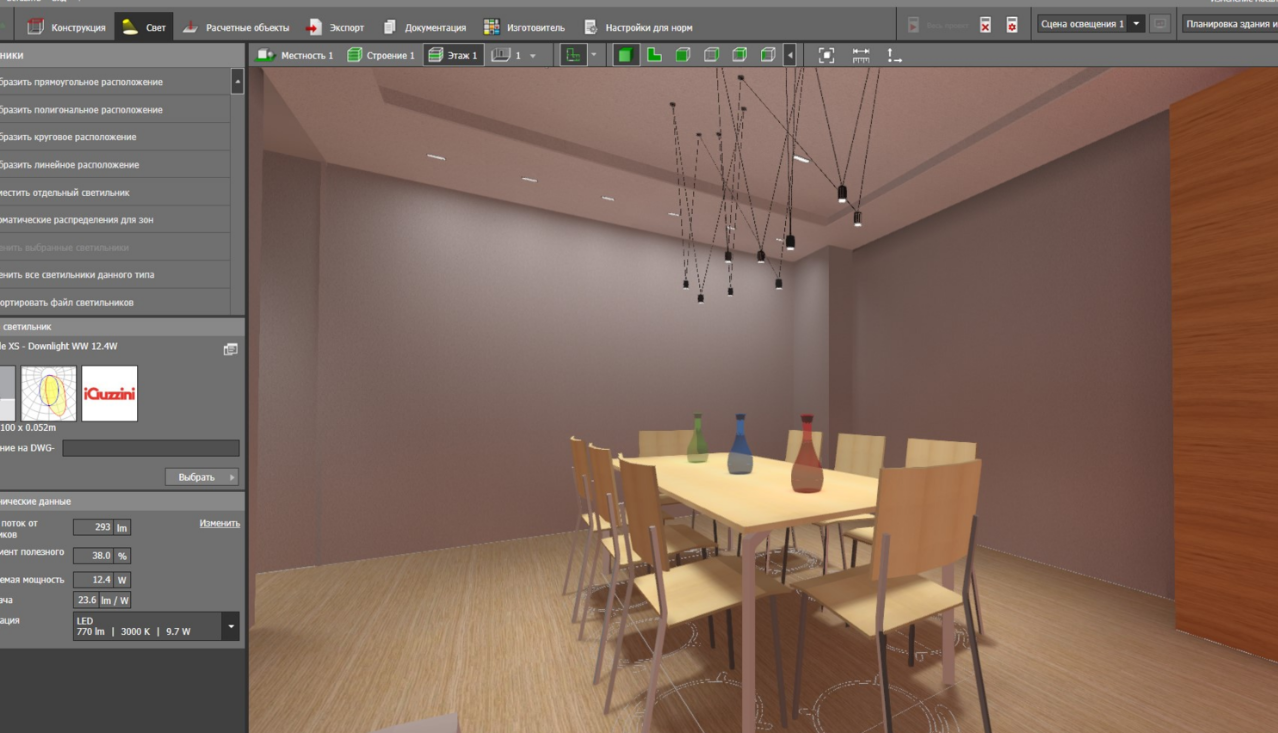

　　2.布置灯具与定义安装参数

　　-使用“灯具布置工具”插入来自制造商数据库的实测IES或LDT光强数据文件灯具；

　　-设置灯具的安装高度、仰角、旋转角等空间参数，并可选择规则阵列或非对称布局方式；

　　-绑定电气回路编号、控制区域信息，为后期导出配线图和开关示意提供基础。

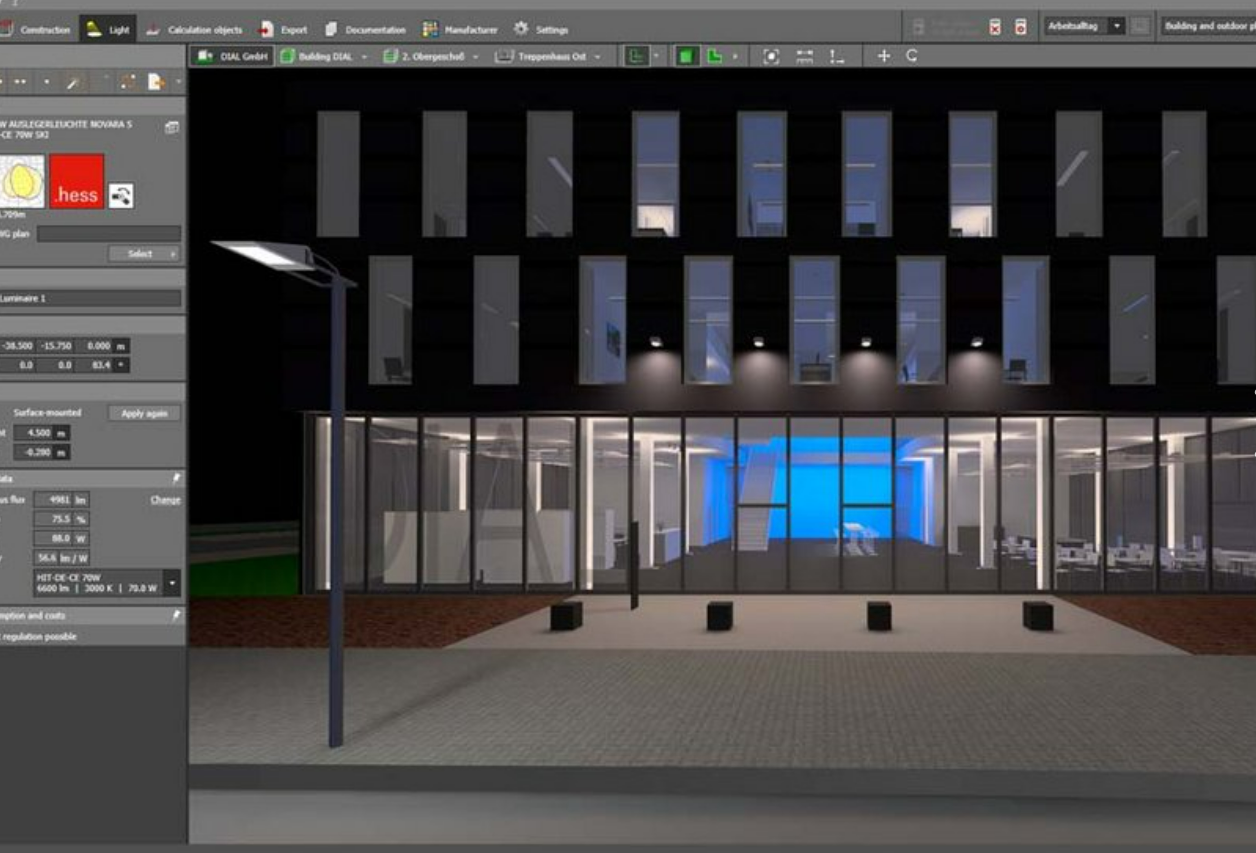

　　3.开启照明计算与图纸可视化设置

　　-启动光通量法或点计算法进行照度计算，生成空间内水平、垂直、工作面照度分布图；

　　-进入“输出设置”，选择生成“施工图”、“布局图”、“测量图”等不同视图类型，并配置显示内容（灯具符号、坐标点、编号标签等）；

　　-图纸支持按比例打印，常用比例为1:50、1:100，并可叠加CAD底图或房间边界线。

　　4.导出施工图格式

　　-可直接导出为PDF、DWG或DIALux内部PLN格式，其中DWG格式适合施工单位继续在CAD中编辑；

　　-DIALuxEVO9.2及以上版本支持分层导出图纸内容，如单独输出灯具布置层、照度结果层、辅助标注层等，提升图纸清晰度；

　　-同时生成表格化统计数据，如灯具数量清单、功率总计、系统能耗、维护系数设定等，便于形成施工技术交底文档。

　　二、DIALux怎么验证标准合规

　　标准合规性验证是照明设计工作的基础保障，无论是新建建筑验收，还是绿色建筑评审或LEED/BREEAM认证，都要求设计满足照度、眩光、照明功率密度等技术指标。DIALux具备强大的标准比对功能，能自动对照不同标准进行符合性评估。

　　1.选择目标标准体系与评价指标

　　-在项目设置中可选择适配的照明设计标准，如EN12464-1（办公）、EN12193（体育馆）、ASRA3.4（工业）等；

　　-对于国内项目，可手动设置GB50034《建筑照明设计标准》相关参数，如办公类场所要求平均照度不低于300lx，UGR不高于19等；

　　-设置工作面的参考高度（如桌面0.75m）、照度均匀度下限（如0.6）等，为合规验证提供基础。

　　2.进行照度与眩光分析计算

　　-启动模拟计算后，系统将自动生成平均照度、最大最小照度、UGR值、GR值、功率密度等关键参数；

　　-所有结果将以颜色热图、数值图、统计表三种形式呈现，支持自定义视角旋转观察空间照度分布特征；

　　-针对眩光（UGR）控制，DIALux支持多视角观测点设置，确保模拟符合人体真实视线方向。

　　3.生成合规性分析报告

　　-在“输出控制”中选择“标准比较报告”，系统将对每项指标生成“满足/不满足”提示，并标注对应房间；

　　-报告可导出为PDF格式，自动附带分析摘要、参数配置、测量点分布图与计算日志，具备完备的审计溯源能力；

　　-可与建筑方案设计文档、机电安装图纸联合提交，形成完整的照明设计合规性文件包。

　　4.进行反向优化与再计算

　　-若发现不符合标准（如某房间照度不足、UGR超标），可在灯具布置图中直观查看问题区域；

　　-调整灯具位置、提升瓦数、增加数量后可快速再运行一次计算验证修改效果；

　　-配合节能参数（如维护系数、开关控制策略、日光利用系数）优化灯具总功率与使用效率，提升绿色建筑评分。

　　三、如何将DIALux施工图与BIM模型实现协同整合？

　　在建筑行业数字化转型的大背景下，DIALux生成的施工图纸与建筑设计中的BIM模型之间的协同成为设计一体化的关键点。如何实现DIALux与Revit、Navisworks等平台之间的互操作，是提升整体工作效率的焦点。

　　1.使用IFC格式进行模型互导

　　-DIALux支持导入IFC模型作为参考背景图形，加载Revit输出的建筑空间、结构边界信息；

　　-在IFC基础上布置灯具，可确保定位精度与建筑方案一致，同时生成的施工图直接匹配BIM模型的空间编号。

　　2.利用Revit插件同步灯具信息

　　-DIALux与Revit之间可通过Stabiplan、BIMcollab等第三方插件进行灯具信息同步；

　　-插件支持从DIALux导入灯具参数（类型、位置、高度、角度），自动在Revit中生成对应族实例，并保留编码、功率、控制策略等元数据。

　　3.在BIM平台进行冲突检测与协同模拟

　　-使用Navisworks将DIALux输出的灯具位置与其他系统（如风管、消防喷淋、吊顶结构）进行碰撞检测，提前发现施工冲突；

　　-结合Lumion或Twinmotion等实时渲染工具，可将灯光效果还原进整体建筑模型，增强设计沟通与视觉表达。

　　4.形成完整的数字交付包（L3阶段）

　　-将DIALux图纸、参数表、灯具清单与BIM模型整合为一个交付单元，导出为COBie、GBXML或IFC4标准包；

　　-实现从设计到施工、再到运维阶段的照明数据完整传递，支持建筑全生命周期管理。

　　总结

　　DIALux不仅仅是一款光环境模拟工具，更是建筑照明设计中施工图输出与标准合规验证的核心平台。通过本文对“DIALux如何生成施工图DIALux怎么验证标准合规”的详细讲解，可以看出，其在实际工程中的价值已远超模拟本身，正在成为设计与施工信息集成的重要枢纽。未来，随着BIM、数字孪生与绿色建筑标准的深化发展，DIALux在多平台协同、规范审查、数字交付方面的能力将进一步拓展，为照明设计行业提供更完整的数字化支撑。
