在建筑照明设计流程中，很多设计师都会遇到这样一个场景：已经在AutoCAD中完成了建筑模型的设计，现在希望将其导入到DIALux中进行灯光模拟。但问题来了，“DIALux如何导入CADdialux导入模型有些面不显示”这个问题其实是非常普遍的。它不仅会影响光照计算的准确性，还会导致输出的效果图不完整、报表不合格。今天我们就来详细讲解CAD模型导入DIALux的正确姿势，并重点拆解导入后模型面丢失、透明等问题的成因与解决办法。

　　一、DIALux如何导入CAD文件模型

　　虽然DIALux本身是一个照明设计软件，并不直接等同于三维建模工具，但它对CAD数据的兼容性还是比较成熟的，前提是处理得当。

　　1.支持的CAD格式说明

　　DIALux支持的主要CAD格式包括：

　　.dwg（AutoCAD的原生格式）

　　.dxf（兼容性更强，建议使用）

　　三维建模时也支持导入.3ds、.obj、.skp文件（特别是在DIALuxevo中）

　　2.正确准备CAD文件的步骤

　　为了避免导入错误，建议在AutoCAD中先进行以下处理：

　　清理冗余图层：使用PURGE命令清除未使用的块和图层；

　　统一单位设置：将模型统一设定为米（DIALux默认单位）；

　　缩小文件大小：仅保留需要照明设计的楼层或建筑区域；

　　平面图为主，视图标准：2D平面用于布局，3D模型用于立体照度模拟；

　　输出为DXF：推荐使用保存为>R14DXF兼容格式，这个格式是DIALux识别率最高的。

　　3.在DIALux中导入CAD文件

　　操作方法如下：

　　打开DIALuxevo；

　　创建一个新项目；

　　点击左侧“建筑”模块→“导入CAD文件”；

　　浏览并选择.dxf或.dwg文件；

　　设置比例（确保CAD图纸单位与DIALux一致）；

　　对图层进行选择导入，例如只导入“建筑墙体”、“家具”等图层；

　　系统会提示你是否需要生成房间边界，建议勾选。

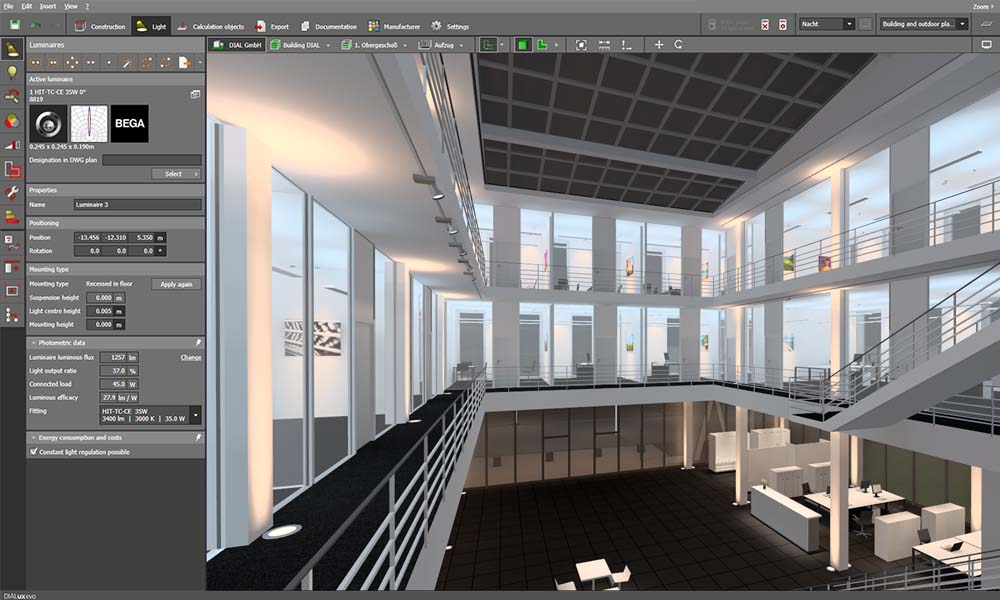

　　完成后，你就会在工作区域看到CAD平面图，甚至3D立体模型。

　　二、dialux导入模型有些面不显示的原因和解决方案

　　这是导入过程最常见也是最让人抓狂的问题。明明CAD中模型是完整的，为什么到DIALux就有面缺失、穿透甚至完全不显示？

　　原因一：模型不是封闭多面体（非Manifold）

　　DIALux需要能计算体积的几何结构，比如一间完整的房间。如果模型中某个面没有闭合，系统就无法识别为有效空间。

　　解决方法：

　　回到建模软件（如SketchUp、Revit、3dsMax）中，使用“闭合体检查”工具；

　　修复模型边界，确保每个房间是完整六面体；

　　导出前用.3ds或.obj格式重新导入DIALux测试是否能显示。

　　原因二：法线方向错误导致模型面反转

　　DIALux采用的是“面向摄像机渲染”逻辑，如果模型法线朝内，就会出现你看不到某些面的情况。

　　解决方法：

　　在建模软件中使用“显示法线”功能；

　　将反转的面法线统一调整朝外；

　　特别是.obj模型，如果法线错乱会整面缺失。

　　原因三：CAD中使用了高级对象或参考文件

　　比如使用AECObjects（墙、门窗对象）、XREF（外部参照），这些元素在DIALux中并不会被正确识别。

　　解决方法：

　　在AutoCAD中将所有AEC对象炸开（EXPLODE命令）；

　　将XREF转换为BLOCK或实际几何；

　　最好使用经典实体建模命令画墙和楼板，避免BIM高级构件。

　　原因四：透明材质导致面“不可见”

　　DIALux会自动识别材质，若模型中存在Alpha值很低的材质（半透明玻璃），渲染时看起来就是“缺面”。

　　解决方法：

　　在材质设置中调整透明度；

　　或者用不透明材质覆盖再导入；

　　可在DIALux中修改对象材质属性。

　　原因五：模型坐标过远导致渲染异常

　　如果模型在CAD中原点坐标很远，DIALux渲染范围有限，会导致某些边角区域无法正确显示。

　　解决方法：

　　在CAD中使用MOVE命令将整个模型移到原点附近；

　　再次导出DXF并导入测试。

　　三、如何验证和优化模型完整性，提高导入效率

　　在掌握了导入技巧和面丢失的原因之后，更进一步的目标就是提升效率和可维护性。以下几个建议供你参考：

　　1.使用SketchUp制作DIALux专用模型

　　比起AutoCAD，SketchUp在制作面模型、法线控制方面更直观，也方便通过.skp文件直接导入DIALuxevo，并保留材质。

　　2.分阶段导入构建DIALux建筑

　　大型项目可将CAD模型分解为结构层、楼层、家具等部分，分别导入后在DIALux中重组，有效减少卡顿和误导入。

　　3.导入后立即检查以下三点：

　　所有房间是否封闭；

　　地面、墙体是否可见；

　　光源布局是否与模型匹配。

　　4.善用DIALux内建模型工具

　　当实在无法导入完整模型，也可用DIALux自带的建筑绘制工具重构房间轮廓，再引用CAD图纸作为参考背景图。

　　总结

　　回顾全文，“DIALux如何导入CADdialux导入模型有些面不显示”这个问题，其实背后涉及的是建筑模型的结构逻辑、面法线方向、对象格式兼容性等多个层面。只要在导入前多花几分钟检查和处理模型，使用标准的导出格式、注意封闭体建模规范，并在DIALux中正确设置图层与材质，大部分问题都可以顺利解决。熟悉这个流程之后，你会发现DIALux不仅能顺利承接CAD图纸，还能极大提升你的照明设计效率与图纸交付质量。
